小徐教你正确使用气动端子钳的方法! 时间:2013-11-26 11:49 点击:
分享到: 微信 更多

气动端子钳
裸端子钳:A8WP3  (1.25  2.0  5.5 ) 数字指的是线径的平方mm
                  使用HS-30T系列气剪身压裸端子,5.5mm端子需使用HS-35P机身 。
                  A120( 8.0) A120(14.0)使用HS-50或  HS-55P机身
续端子钳(俗称 奶嘴头): AR8WP (1.25 2.0)    AR8WP ( 2.0 5.5) 压续端子(如图4)
                                          使用HS-30T系列气剪身,5.5mm端子需使用HS-35P机身
                                          AR120(8.0)  AR120(14.0) 使用HS-50或HS-55P机身
绝缘端子钳:AZ8P1.25  AZ8P2.0  AZ8P5.5压包塑胶的绝缘端子(如图2)
                     此端子钳才是正规绝缘端子钳,使用HS-30T系列气剪身,5.5mm端子需使用HS-35P机身
欧规端子钳(针型端子): AZ7P 电脑业用,压欧规端子(如图3)
特殊端子:请客户提供样品与线材 经测试压合后客户认可再行买卖

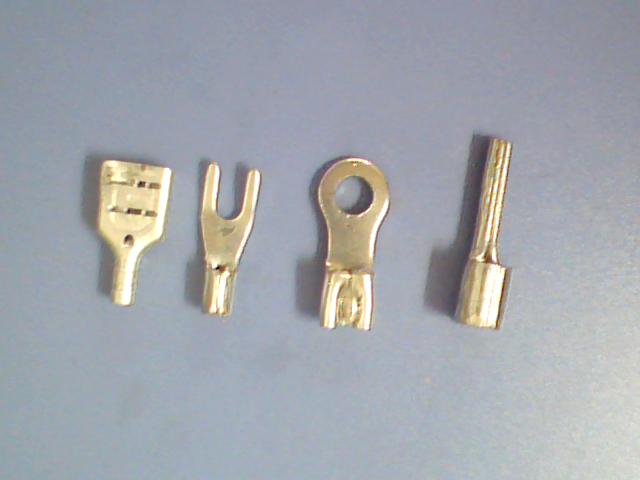

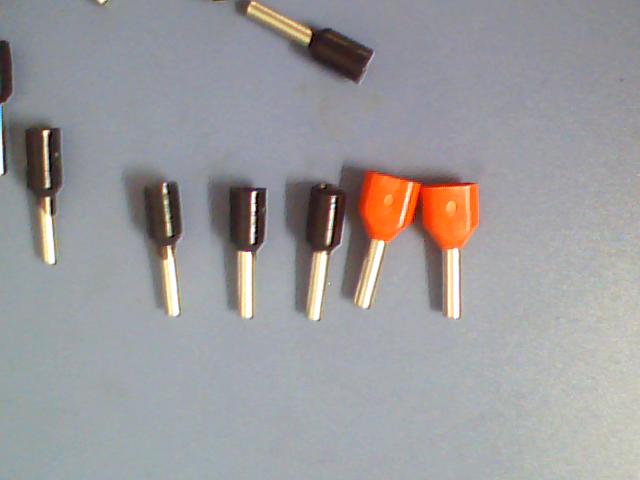

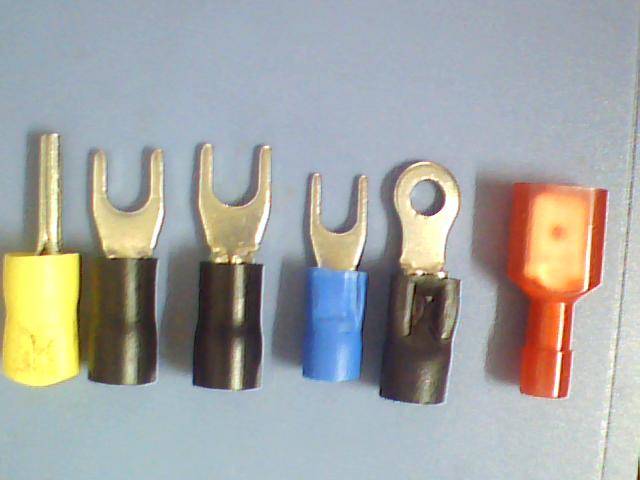

             图1 裸端子                                                         图2  绝缘端子                                                        图3   欧规端子                                                                         图4 续端子


续端子(奶嘴头)


型号 线心平方 型号 线心平方
CE-1 1.25平方mm CE-5 5.5 平方mm
CE-2 2.0 平方mm CE-8 8.0 平方mm
端子钳型号直径对应
线径 裸端子
直径mm
绝缘端子续端子
不含胶的金属直径 mm
1.25mm 3.3 3.4
2.0mm 4 4
5.5mm 5.5 5.6
8.0mm 7.1 7.1
    正确端子钳使用,本体为M型搭配固定座(HS-628)
及脚踏开关(HS-88) 一手持端子,一手持线材,以脚控制
脚踏开关进气源,如此压着端子,可大大降低压着不良率,
及增加生产量,很多客户为了节省成本都用手按式本体,这样
会使产量减低,不良率增加且使用者容易发生危险。
