[JUNFAN气动剪刀]毛刺和边缘形状设计(自动设备零 时间:2021-12-14 16:37 点击:
分享到: 微信 更多

在此对加工时产生的毛刺的清除处理方法进行说明。依据毛刺的大小和精加工程度,选择清除毛刺用磨石的种类,这非常重要。

 边缘部毛刺的清除方法

   ・很难在零部件图纸上进行详细的边缘处理指示时,交付零部件的毛刺处理不够充分等时,需要靠自己清除边缘部的毛刺。

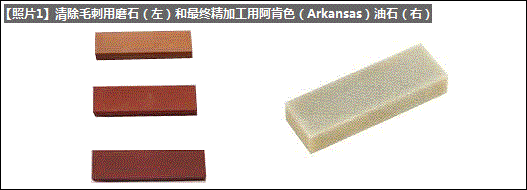

   ・【照片1】手工作业清除毛刺用的磨石(上:精加工用,中:半精加工用,下:粗加工处理用)。大而粗的毛刺时,联合使用粗目磨石和精加工用磨石(或者称为油石);细微毛刺时使用细目磨石均匀地进行磨擦。

   ・最终精加工专用磨石有天然的阿肯色(Arkansas)油石(也称为阿肯油石)。

   ・清除表面的锈迹和曲面精加工等时使用橡胶磨块。

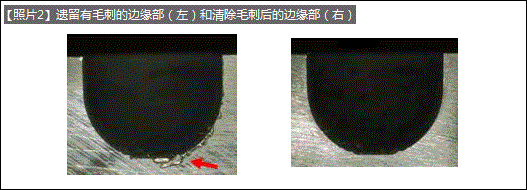

   ・【照片2】槽形状端部遗留的毛刺和使用清除毛刺用精加工磨石清除掉毛刺后的端部。

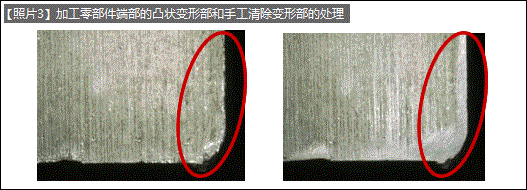

   ・【照片3】加工端部遗留的凸状变形部和手工清除变形部后的状态。



毛刺和边缘形状设计(自动设备零部件加工技术的基础-15)

毛刺和边缘形状设计(自动设备零部件加工技术的基础-15)

毛刺和边缘形状设计(自动设备零部件加工技术的基础-15)

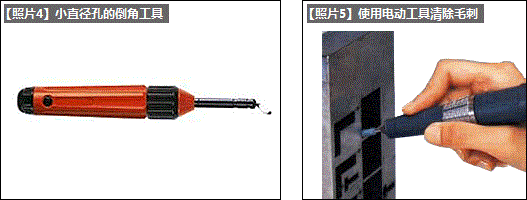

   小零部件还可以使用清除毛刺用磨石和专用工具(【照片4】)清除毛刺,但如果对象零部件较大时,则不使用手工加工,而是使用电动工具(【照片5】)。有时也采用通过高速喷射研磨颗粒清除毛刺的喷沙工法,以高压喷射混合了研磨颗粒的工法(喷液加工法)等。

毛刺和边缘形状设计(自动设备零部件加工技术的基础-15)



   下次,将对将热变形最小化的加工方法进行说明.
